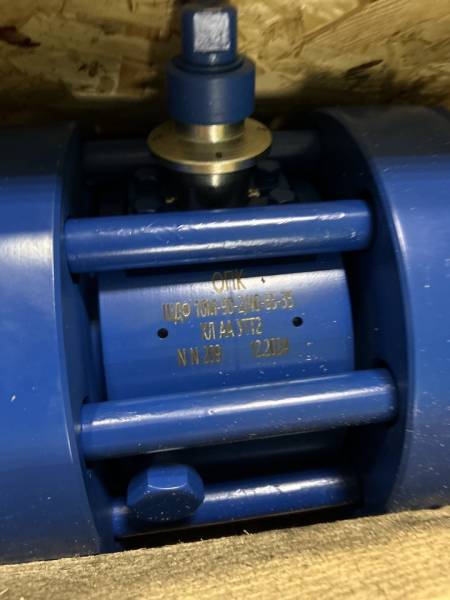

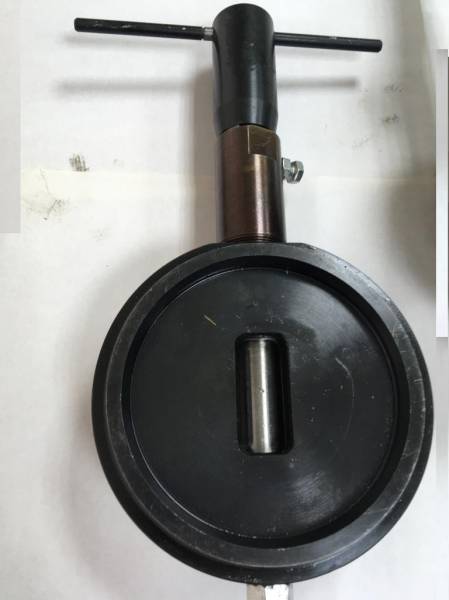

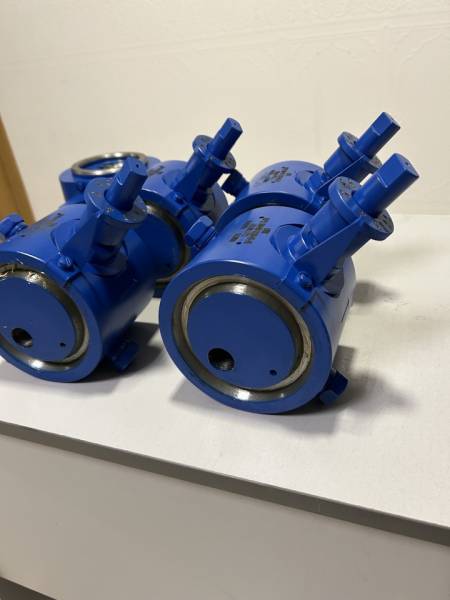

Штуцеры дискретные регулируемые фланцевые ШДР-9М, ШДФ-9М, ШДФ-10М, ШРФ-20, ШРФ-40 предназначены для вывода нефтяной скважины на рабочий режим без ее остановки при добыче нефти глубинными штанговыми насосами.
Штуцер ШДР-9М. Наличие в базовом комплекте поставки трехходового вентиля для установки манометров под определения разности давлений на входе и выходе из штуцера. Условный регулирующий размер 0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18мм. Габаритные размеры 234х136х1155мм. Масса, не более 24 кг.
Штуцер ШДР 9-65х21/35. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20мм. Регулируемый орган цилиндр. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 200,5х125х93мм. Масса не более 8,0кг.
Штуцер ШДР-9М-90-2/20-65-35. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 20мм. Регулирующий орган цилиндр. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 200,5х125х100мм. Масса не более 8,5кг.
Штуцер ШДР-9М-107,9. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20мм. Регулирующий орган цилиндр. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 211,5х136х100мм. Масса не более 11,3кг.
Штуцер ШДР 9К-65х70-М. Рабочая среда нефть, вода, газ. Рабочее давление 70 мПа. Рабочая температура окружающей среды от -60°С до +40°С. Регулируемый орган золотник ф50мм. Управление штуцером ручное. Условный размер проходного отверстия регулируемого органа 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20мм. Точность калибровки отверстий 0,3мм. Габаритные размеры, без учёта выводов для манометров, 241х140х100мм. Масса 12,5кг.
Штуцер ШДФ-9М. Ус
