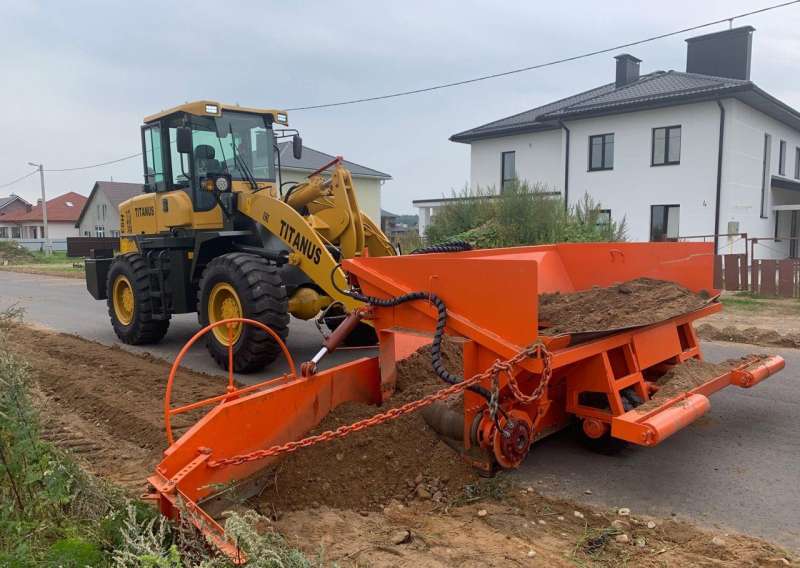

Укладчик обочин мк-2000

Технические характеристики:
Вид Навесной
Центральное колесное шасси ТО-18 (или аналог)
Выход материала справа по ходу движения
Ширина укладки материала (предельная), миллиметров 2000
Привод вращения питателя Гидровращатель
Координирование бокового отвала Гидравлическое, ручное
Мощность ленточного питателя, т/ч 100
Давление в гидросистеме, МПа ( килограмм/см2) 16 (160)
Направление действующего движения Передний ход
Размерные габариты в транспортном положении с погрузчиком
ТО-18, миллиметров
Длина 8500
Ширина 3200
Высота 3650
Вес навесного Оснащения, килограмм 2100
Описание:
Укладчик обочин применен для отсыпки обочин дорог и является съёмным навесным Оснащением погрузчика ТО-18 (и эквивалент) при ремонте и уфиксации обочин. При круглогодичном задействовании Центрального колесное шасси, Устройство для отсыпки обочин демонтируется.
- Оснащение применено для эксплуатации в макроклиматических районах с умеренным климатом «У», категории I по УХЛ ГОСТ 15150 при температурах окружающего воздуха от минус 5 оС до плюс 40 оС.
Установка:
Устройство для отсыпки обочин состоит из следующих главных частей:
- приёмный бункер;
- ленточный питатель;
- боковой отвал;
- навесная установка;
- контур гидравлический.

Устройство навешивается на стрелу погрузчика вместо ковша, посредством навесного установки. Гидравлический механизм устройства подключается к гидросистеме погрузчика с помощью разрывных муфт. Калибровка оборотов ленточного питателя организуется регулятором расхода, прикрепленным с правой стороны. Калибровка угла отвала реализуется гидроцилиндром. Для расширения ширины укладки на конце отвала прикреплен его удлинитель. Привод питателя, Координирование гидроцилиндром подъёма бокового отвала организуется из кабины водителя погрузчика.
